Штуцер конический нержавеющий для муфты молочной AISI 304 DIN 11850 — взгляд инженера-практика
Если вы хоть раз имели дело с молочной арматурой, пивоваренным или любым другим пищевым производством, то знаете: многое решают мелочи. Можно поставить дорогущий насос, блестящие трубопроводы и автоматизированную CIP-мойку, но всё это потеряет смысл, если соединительные элементы будут подобраны неправильно.
Штуцер конический нержавеющий для муфты молочной AISI 304 DIN 11850 — это как раз тот самый «скромный герой», без которого молочная муфта не сможет нормально работать. И, честно говоря, именно такие детали чаще всего попадают ко мне в руки в ремонте, настройке или при монтаже новых линий.
Почему я так уверенно об этом говорю? Потому что за двадцать лет я не раз видел, как неправильно подобранный или изготовленный штуцер превращал стабильную линию в источник постоянных протечек, вибраций и проблем с санитарией. А ведь это всего лишь кусок нержавеющей стали… на первый взгляд.

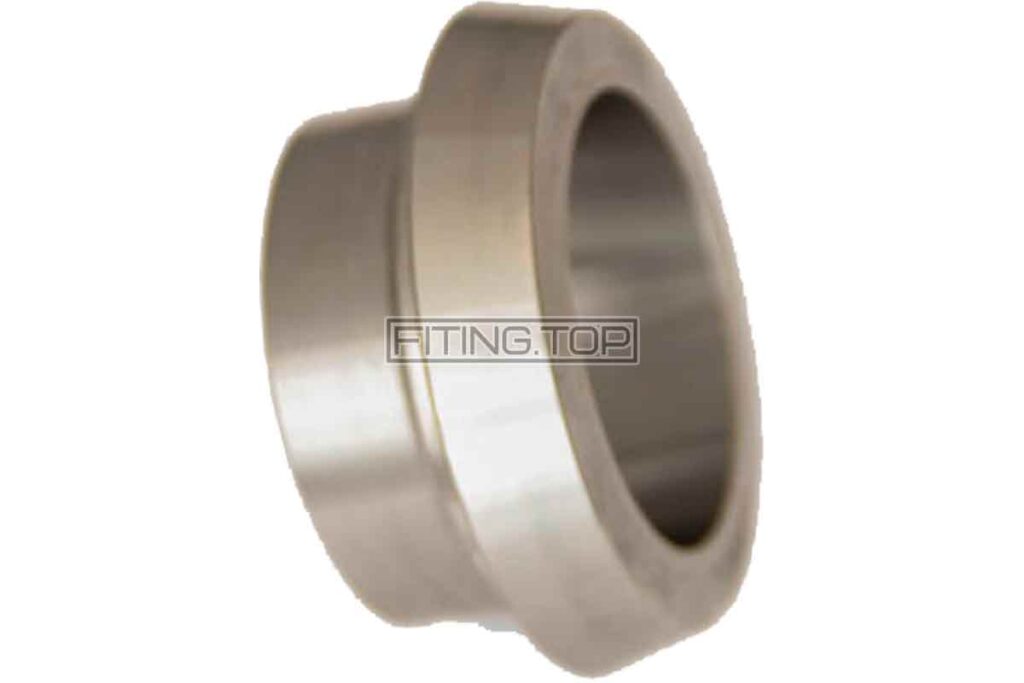

Что из себя представляет конический штуцер для молочной муфты
Проще говоря, штуцер — это переходник, который соединяет трубопровод с муфтой или другим элементом арматуры. Коническая форма нужна для того, чтобы уплотнение работало надёжно и выдерживало и давление, и температурные колебания.
Стандарт DIN 11850 регламентирует размеры и допуски для санитарных труб и фитингов, которые применяются в пищевой, молочной, пивоваренной и фармацевтической промышленности. А марка стали AISI 304 — это классическая «пищевая» нержавейка, устойчивaя к коррозии и большинству моющих средств, используемых в CIP-мойке.
Здесь есть несколько ключевых нюансов:
- Коническая часть штуцера должна точно соответствовать геометрии ответной муфты — малейшее отклонение в угле или диаметре приведёт к нарушению герметичности.
- Поверхность внутри и снаружи должна быть идеально отполирована. Любая царапина — это потенциальный очаг накопления бактерий.
- Толщина стенки важна не только для прочности, но и для сварки с трубой.
Почему именно AISI 304 и DIN 11850
Да, есть и другие марки сталей, например AISI 316 с молибденом в составе — она ещё более устойчива к агрессивным средам. Но в 80% случаев в молочной и пивоваренной промышленности достаточно AISI 304.
Этот сплав содержит примерно 18% хрома и 8% никеля. Хром отвечает за образование защитной оксидной плёнки, а никель делает сталь пластичной и устойчивой к ударам. Для пищевой промышленности это золотой стандарт — и по цене, и по эксплуатационным свойствам.
Что касается DIN 11850, то этот стандарт был разработан как раз для санитарных трубопроводов. Его плюс в том, что все элементы, изготовленные по нему, совместимы между собой. Если у вас на складе лежит штуцер DIN 11850, а на линии стоит муфта по тому же стандарту — соединение будет идеальным.
Практика: где и как используется конический штуцер
На одном молочном заводе в Киевской области мы устанавливали новую линию розлива пастеризованного молока. Там был десяток теплообменников, насосов, танков-охладителей — и километры трубопроводов. И вот представьте: к монтажу подошли впритык по срокам, и один из поставщиков случайно привёз штуцера, сделанные по другому стандарту — не DIN 11850, а под дюймовую систему. Внешне они были почти одинаковые, но угол конуса отличался всего на 1–2 градуса.
Результат? При первом пуске часть соединений начала «сопливить». Не фонтаном, конечно, но достаточно, чтобы после CIP-мойки остались капли моющего раствора. А в пищевом производстве это недопустимо. Пришлось срочно заменять все штуцера, потеряв почти два дня. С тех пор я всегда проверяю каждую деталь по стандарту — особенно если речь идёт о конических штуцерах.
Конструкция и особенности изготовления
Конический штуцер для молочной муфты состоит из трёх зон:
- Присоединительная часть (конический конус под уплотнение).
- Цилиндрическая часть для сварки с трубой.
- Переходная зона с плавным сопряжением, чтобы избежать «мертвых зон» в потоке продукта.
Важно, чтобы внутренний диаметр штуцера совпадал с внутренним диаметром трубы. Даже небольшое сужение — это турбулентность, пенообразование и повышенное сопротивление потоку.
Производят такие штуцера двумя способами:
- Токарная обработка из цельного прутка нержавейки.
- Горячая штамповка с последующей механической доработкой.
Я всегда предпочитаю токарную обработку для ответственных узлов — она даёт более точную геометрию. Но для массовых применений вполне подходит и штамповка.
Условия эксплуатации и износ
В молочной, пивоваренной и соковой промышленности конический штуцер постоянно испытывает:
- Давление (обычно до 10–12 бар в пищевых системах, но проектируют с запасом).
- Температурные колебания от -5 до +140 °C.
- Химическое воздействие моющих растворов (щелочи, кислоты, хлорсодержащие средства).
AISI 304 хорошо держит эти нагрузки, но есть нюанс — при длительном контакте с концентрированными кислотами (особенно азотной и соляной) сталь может «потемнеть» или даже начать точечно корродировать. Поэтому в некоторых случаях (например, на линиях с агрессивными сиропами или в фармацевтике) я рекомендую брать AISI 316.
Сравнение с другими типами штуцеров
Есть прямые штуцера, штуцера с резьбой, адаптеры под кламп… Но у конического молочного штуцера есть одно бесспорное преимущество — простота санитарной обработки. Здесь нет резьбы, где могла бы задержаться грязь. Всё соединение разборное и легко моется в CIP-системе.
По прочности он уступает разве что фланцевым соединениям, но в пищевой промышленности фланцы громоздки и неудобны. А вот коническая пара муфта-штуцер — оптимальное решение.
Личный совет по выбору
Если вы закупаете такие штуцера, обратите внимание на:
- Сертификат соответствия DIN 11850 — без него высок риск нарваться на «почти подходящую» деталь.
- Качество полировки — внутри должно быть не хуже Ra 0,8 мкм.
- Маркировку стали — на хороших штуцерах AISI 304 выбита лазером.
- Геометрию конуса — если есть возможность, проверьте калибром или хотя бы примеркой к муфте.
Заключение: деталь, на которой нельзя экономить
Конический штуцер для молочной муфты AISI 304 DIN 11850 — это пример того, как маленькая деталь может сыграть ключевую роль в работе всей линии. При правильном выборе он обеспечит герметичность, санитарность и долговечность соединений. При ошибке — обернётся протечками, простоями и головной болью.
Я видел оба сценария. И если выбирать, то лучше пусть штуцер будет «незаметным», но надёжным — тогда он действительно оправдает своё место в цепочке оборудования.
