Внутрішній ШРУС: будова, ознаки зносу та заміна

Розгін на світлофорі супроводжується дивним тремтінням кузова, яке зникає після скидання газу. Знайома ситуація? Багато водіїв спочатку грішать на балансування коліс або криві диски, але проблема часто ховається глибше. Коли на СТО виносять вердикт, з’ясовується, що винуватцем є шрус внутрішній, який тихо помирав протягом останніх тисяч кілометрів. Клієнти часто звертаються за цією деталлю вже тоді, коли автомобіль починає буквально підстрибувати при навантаженні. Практика показує, що ігнорування легкого зуду на педалі газу призводить до дорогого ремонту всього приводу. Чи можна вчасно розпізнати поломку, поки вузол остаточно не розсипався на трасі?

Призначення ШРУСів у приводі автомобіля

Шарнір рівних кутових швидкостей — це критично важливий елемент трансмісії, який передає крутний момент від коробки передач до коліс. У системі зазвичай працюють два типи вузлів, кожен з яких виконує свою специфічну роль у русі авто. Зовнішній шарнір забезпечує поворот коліс, тоді як внутрішній відповідає за компенсацію поздовжніх рухів приводного вала. Без цього механізму підвіска просто не змогла б працювати, адже відстань між трансмісією та маточиною постійно змінюється. При проїзді нерівностей вал «гуляє» туди-сюди, і саме цей вузол гасить ці коливання, зберігаючи стабільний потік потужності.

Навантаження на внутрішні з’єднання часто недооцінюють. Вони працюють під меншими кутами, ніж зовнішні «гранати», але витримують колосальний крутний момент під час старту. Є нюанс: саме тут зосереджена основна вібраційна енергія двигуна та коробки передач. Якщо вузол втрачає свою цілісність, руйнується не просто деталь, а комфорт і безпека всієї поїздки.

Відмінності внутрішнього та зовнішнього ШРУСа

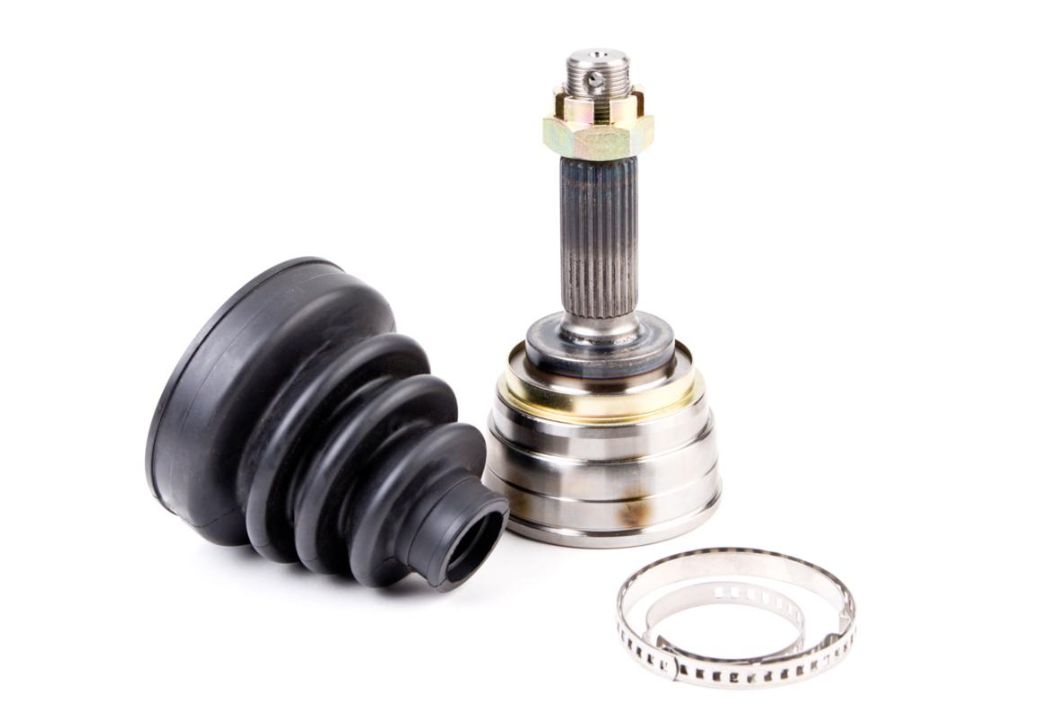

Візуально ці деталі сплутати важко, але головна різниця полягає в їхній кінематиці та способі кріплення. Зовнішній шарнір заходить безпосередньо в маточину колеса і має великий кут повороту, що дозволяє автомобілю маневрувати. Внутрішній вузол монтується в корпус коробки передач або редуктора і працює в більш «спокійному» режимі. Він не крутиться на 40 градусів, як його сусід, проте має здатність зміщуватися вздовж своєї осі. Це дозволяє приводу подовжуватися або коротшати залежно від того, як відпрацьовує амортизатор на ямах.

Ось кілька ключових відмінностей, які важливо знати:

• Зовнішній шарнір частіше хрустить при вивернутому кермі;
• Внутрішній дає про себе знати саме по прямій під навантаженням;
• Зовнішні деталі зазвичай кулькові, внутрішні можуть бути як кульковими, так і триподними;
• Внутрішні вузли більше страждають від перегріву через близькість до двигуна та вихлопної системи.

Будова внутрішнього ШРУСа

Конструктивно цей вузол є досить складним механізмом, який повинен витримувати величезний тиск і тертя. Всередині корпусу, який часто називають «стаканом», розміщується робочий елемент, що передає обертання на вал. Весь цей ансамбль надійно захищений гумовим або термопластиковим пильником, всередині якого знаходиться спеціальне мастило. Якість цього мастила є критичною, адже звичайний літол тут просто звариться через високі обороти та температуру. У багатьох сучасних авто Lexus або Toyota використовують складні полімерні матеріали для захисту, щоб подовжити термін служби вузла.

• Триподні (тюльпан)

Це найбільш поширений тип внутрішнього шарніра на сучасних автомобілях з переднім приводом. Конструкція складається з трипроменевої зірки (трипода), на осях якої встановлені сферичні ролики на голчастих підшипниках. Така схема ідеально підходить для компенсації великих осьових переміщень вала, що важливо для м’якої підвіски. Ролики ковзають всередині пазів корпусу, забезпечуючи плавність ходу без зайвого опору. Проте у цієї конструкції є слабке місце: вона дуже чутлива до якості мастила, яке не повинно містити дисульфід молібдену (MoS2), на відміну від кулькових аналогів.

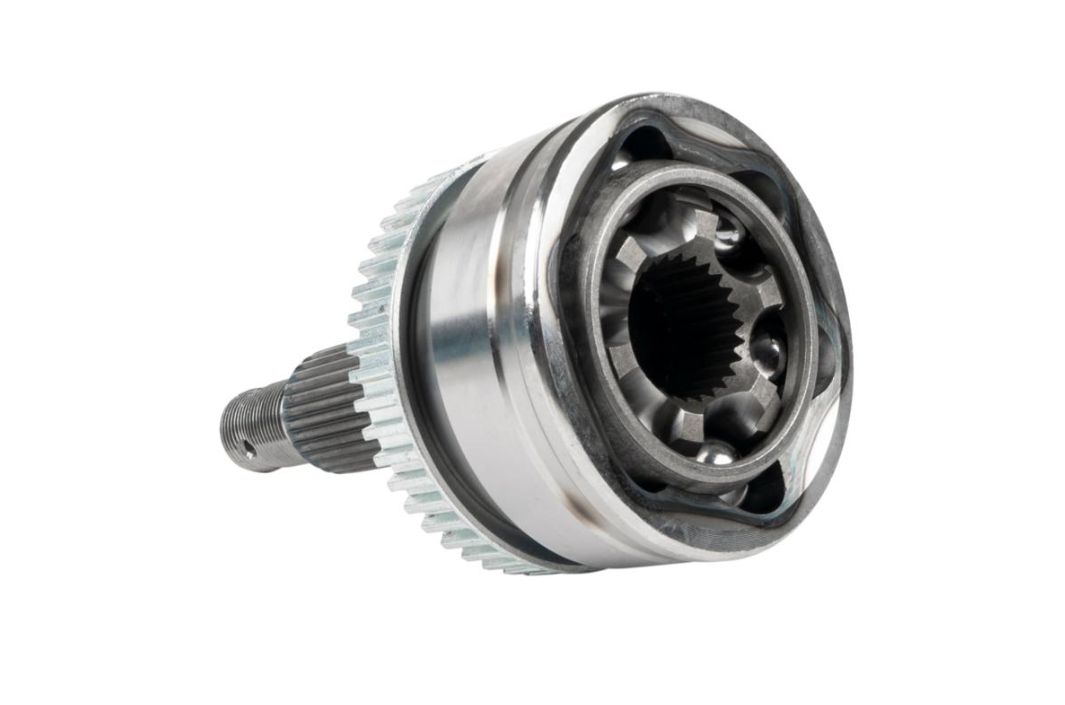

• Кулькові

Кулькові моделі за своєю будовою нагадують зовнішні ШРУСи, але з допрацьованими прямими канавками всередині обойми. Шість загартованих кульок рухаються в сепараторі, передаючи момент від внутрішньої зірочки до зовнішнього корпусу. Ця конструкція вважається більш витривалою до високих навантажень і часто зустрічається на потужних задньопривідних або повнопривідних авто. Вона краще тримає ударні навантаження при агресивному старті, але має менший вільний хід вздовж осі. По досвіду підбору, саме такі вузли частіше вимагають заміни на позашляховиках, що експлуатуються у важких умовах.

Ознаки зносу внутрішнього ШРУСа

Визначити несправність внутрішнього шарніра на ранній стадії складно. На відміну від амортизатора чи гальмівних колодок, візуально перевірити стан нутрощів деталі неможливо без розбирання. Проте існують чіткі симптоми, які прямо вказують на проблему в приводі.

Вібрація при розгоні

Це класичний симптом, який неможливо ігнорувати, якщо ви уважно стежите за поведінкою машини. Коли в корпусі або на роликах трипода з’являється виробітка (так звана «яма»), вузол втрачає центрування під навантаженням. Прискорення змушує вал шукати нове положення, і він починає бити об стінки шарніра. На кермі це може не відчуватися, але весь кузов починає дрібно тремтіти, наче ви їдете по пральній дошці. Часто цей ефект посилюється, якщо в машині знаходяться пасажири, оскільки кути приводу змінюються через просідання підвіски.

Хрускіт і стуки

Стук при рушанні з місця або під час перемикання селектора АКПП з «R» на «D» часто вказує на критичний люфт у шліцьовому з’єднанні або в самому шарнірі. У запущених випадках може з’являтися гул, що нагадує шум ступичного підшипника. По досвіду спілкування з клієнтами в dts.parts видно, що багато хто ігнорує ці звуки, доки вібрація не стає нестерпною.

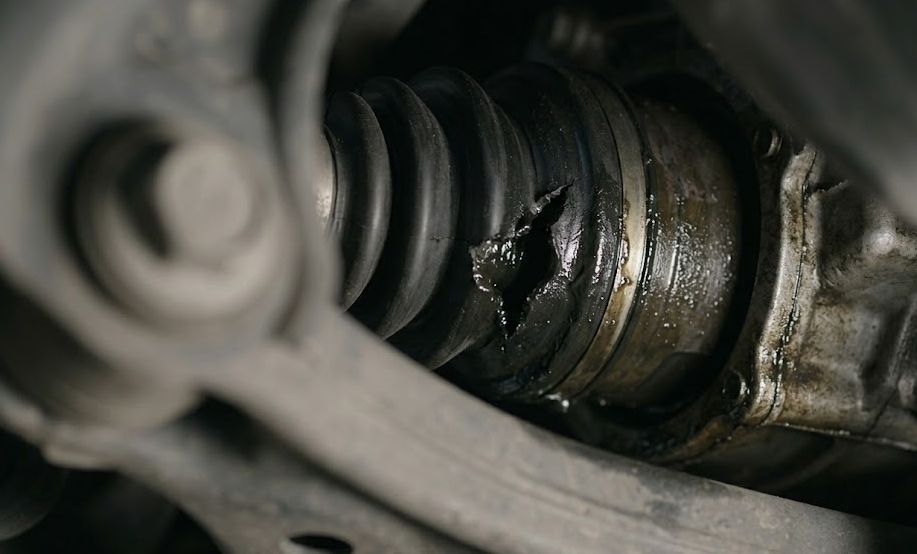

Пошкоджений пильник і витік мастила

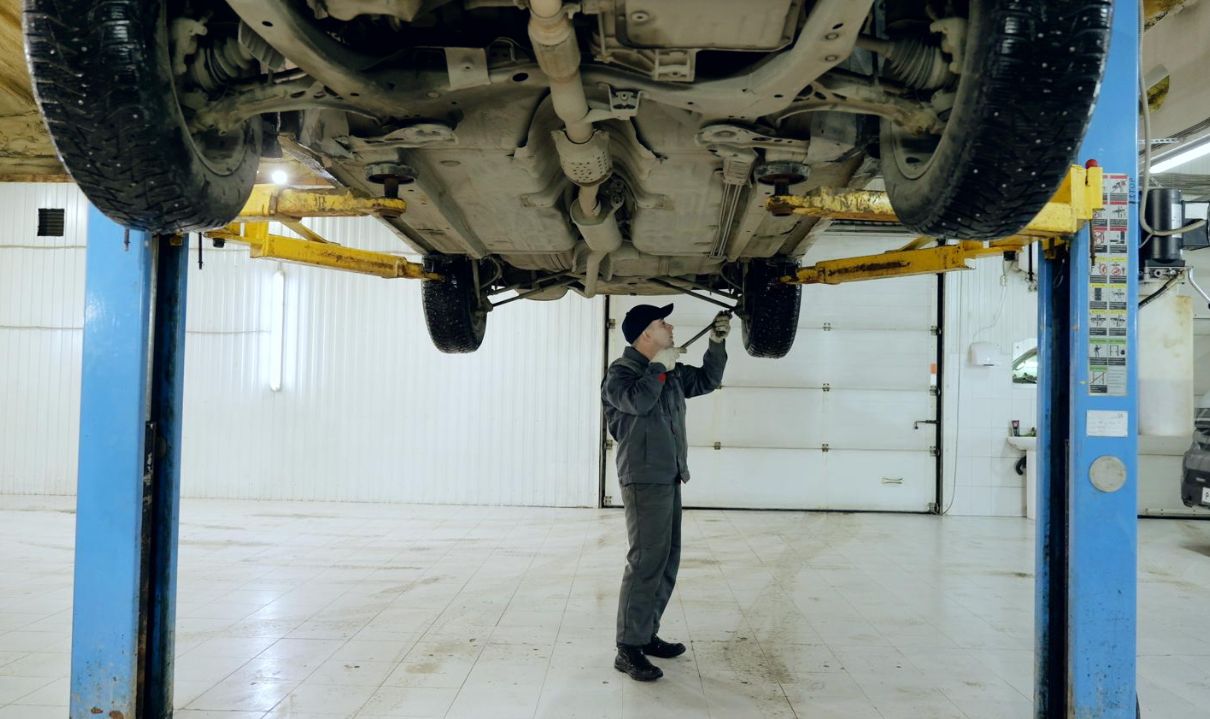

Це найпростіший спосіб діагностики, який вимагає лише візуального огляду на підйомнику. Пильник — це єдине, що стоїть між точними механізмами та брудом з дороги. Якщо на корпусі коробки передач або на самому шарнірі видно свіжі сліди темного мастила, справа погана. Навіть мікротріщина здатна за кілька тижнів «висмоктати» змазку і впустити всередину воду та пісок. Абразив моментально знищує дзеркальну поверхню металу.

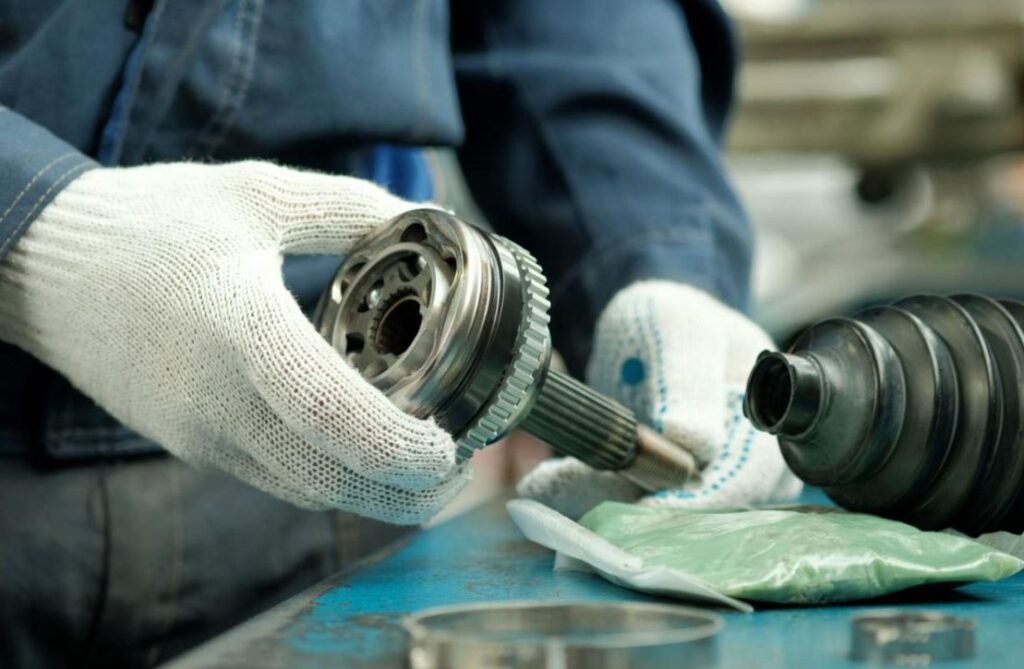

Коли виникає необхідність заміни, важливо розуміти, що напівзаходи тут не працюють. Просто додати мастила в зношений вузол — це як лікувати перелом пластирем. Якщо метал вже «поплив», допоможе тільки нова деталь.

Причини передчасного виходу з ладу

Основним ворогом деталі є не час, а умови експлуатації. Агресивний стиль водіння з різкими стартами на вивернутих колесах створює пікові навантаження, на які вузол не розрахований. Також негативно впливає зміна кліренсу автомобіля (ліфт або заниження), оскільки шарнір починає працювати в нетиповому для нього положенні.

Перелік основних причин поломки:

1. Розрив пильника та потрапляння бруду всередину.
2. Висихання або вимивання мастила через нещільні хомути.
3. Природне зношування металу при великих пробігах (понад 150-200 тис. км).
4. Використання невідповідного типу мастила при попередньому обслуговуванні.

«Часто причиною поломки стає неправильне встановлення, коли майстри використовують старі хомути або дешеве універсальне мастило замість спеціалізованого. Будь-яка неточність при складанні приводу скорочує життя вузла в кілька разів», — зазначає спеціаліст dts.parts.

Як обрати внутрішній ШРУС

При виборі запчастини важливо орієнтуватися на кількість шліців. Часто на одну й ту саму модель авто залежно від року випуску або об’єму двигуна встановлювалися різні приводи. Помилка навіть в один зуб зробить встановлення неможливим. Надійніше підібрати автозапчастини за VIN-кодом автомобіля, щоб врахувати всі модифікації трансмісії.

Для коректного підбору вузла в dts.parts спеціалісти використовують професійні каталоги, що дозволяє порівняти параметри різних виробників. В асортименті представлені як оригінальні деталі, так і якісні замінники від брендів GKN-Loebro, Spidan чи SKF. Аналіз замовлень показує, що для потужних дизельних авто краще обирати перевірені бренди, оскільки дешеві аналоги не витримують високого крутного моменту.
